میلگرد بستر، نحوه استفاده از آن در سازه
پایگاه خبری توسعه برند، در حال حاضر برای مقاومسازی ساختمانها از مواد و مصالح مختلفی استفاده میشود که میلگرد بستر نیز یکی از این مقاطع فولادی به شمار میرود. برای آنکه ساختمان را در برابر حوادثی همچون زلزله ایمن کنند، استفاده از این مقطع فولادی بسیار رواج پیدا کرده است. بنابراین با توجه به اهمیت بالایی که این مدل میلگرد در حوزه ساختوساز دارد، در این مقاله توضیحاتی را در این زمینه ارائه میدهیم.
به کار بردن میلگرد بستر در ساختمانسازی از چه زمانی آغاز شد؟
به کاربردن این مقطع فولادی در ساختمانسازی برای اولین بار در سال ۱۸۱۳ در کشورهای اروپایی شروع شد اما استفاده از آن در سطح جهانی از سال ۱۹۵۰ بود. در کشور ما نیز در سال ۱۳۹۲ آییننامههایی مبنی بر استفاده از این مقطع فولادی تصویب شد و از آن زمان به بعد به عنوان یکی از مصالح برای استحکامبخشیدن به دیوارهای ساختمانی مورد استفاده قرار گرفت.
میلگردهای بستر چیست؟
اگر بخواهیم تعریفی از میلگرد بستر داشته باشیم، بهتر است بگوییم که با استفاده از ۲ عدد مفتول تغییرشکل یافته که به صورت طولی کنار هم قرار میگیرند و در بین آنها مفتولهای عرضی قرار میگیرند، ساخته میشود. از آنجایی که فولاد در برابر رطوبت زنگ میزند و از مقاومت آن کاسته میشود، بنابراین برای جلوگیری از این مشکل سطح آن را با لایهای از فلز روی میپوشانند که به این نوع از سازه فولادی میلگرد گالوانیزه میگویند.
نوع دیگری از این سازه فولادی هم در بازار موجود است که جنس آن از فولاد ضدزنگ بوده و برای ساخت این محصول از ترکیب ده درصدی کروم با فولاد استفاده میکنند. اما به دلیل قیمت بالاتری که نسبت به گالوانیزه دارد معمولا کاربرد آن در بین مصرفکنندگان کمتر است.
روش تولید میلگرد بستر
فرآیند تولید میلگرد بستر به این صورت است که ابتدا کلافهای پنج میلیمتری را با عملیات کشسانی به قطر چهار میلیمتر میرسانند و در مرحله بعد این کلافها را در کورههای مخصوص تحت دمای ۹۰۰ درجه سانتیگراد قرار میدهند.
در نهایت کلافها را برای ساخت این سازه فولادی به بخش دیگری میفرستند تا به شکلهای مختلف آنها را درکنار هم قرارداده و جوش دهند. بر اساس نحوه قرارگیری مفتولهای عرضی این سازه، دو مدل از آنها موجود است که عبارتند از:
نردبانیشکل
همانطور که از نامش مشخص است در بین دو مفتول طولی قطعاتی موازی هم قرار میگیرد که ظاهری شبیه به نردبان را ایجاد میکند. برای ساخت این مدل، آرماتورهایی با قطر چهار یا شش میلیمتر به کار میرود که برای اتصال مقاطع طولی و عرضی نیز جوش مقاومت مورد استفاده قرار میگیرد.
این مدل دارای اشکال مختلفی از قبیل سه مفتولی، چهار مفتولی، تنظیمشونده و قلاب پیوسته هستند که البته در کشور ما تمام اشکال این محصول مورد استفاد قرار نمیگیرد.

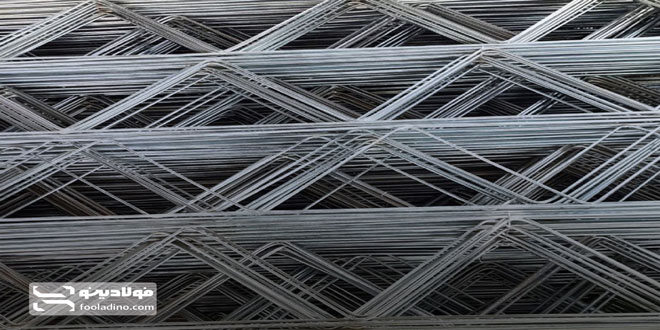

مدل خرپایی
در صورتی که شکل مفتولهای میانی به حالت زیگزاگ باشد، آنگاه سازه تولیدشده را خرپایی میگویند، این مدل از سختی بالاتری برخوردار است. برای ساخت این سازهها فاصله بین مفتول طولی و عرضی باید ۴۰ سانتیمتر باشد.
نحوه استفاده از میلگردهای بستر در ساختمانسازی
برای قراردادن میلگرد بستر در بین دیوارهای ساختمان از دو شیوه عمودی و افقی استفاده میشود که توضیحات هر کدام به شرح زیر است:
عمودی
در این روش میلگردها را به شکل عمودی از میان آجر یا بلوک عبور میدهند که اجرای این روش به گونهای است که سازهها را تنها تا نزدیک سقف میبرند؛ در این صورت دیگر دیوار را به سقف ساختمان وصل نمیکنند بلکه تا نزدیکی ناودان ادامه داده و فضای خالی موجود را با استفاده از سیمان یا بتن پر میکنند.
افقی
اجرای روش افقی معمولا سادهتر است، برای این منظور میلگردها را با فاصله‌های معینی در بین مواد سیمانی، بلوک یا آجرها قرار میدهند. در این شیوه برای مهارکردن میلگرد و اتصال آن به دیوار از قلاب یا گیره استفاده میشود که این کار با جوشکاری انجام میگیرد.
در هنگام دیوارچینی نیز تقریبا ۲۰ سانتیمتر انتهایی آن را به صورت ۹۰ درجه خم میکنند تا به راحتی در قلاب قرار گیرد و محکم شود. از انواع گیره و قلابهایی که برای اتصالات سازه میلگرد بستر استفاده میشود میتوان موارد زیر را نام برد:
- گیره مدل 4G-15-2
- گیره با ضخامت ۲ میلیمتر
- قلاب مدل B10-15-30
- قلاب با ضخامت ۴ میلیمتر
- قلاب با ضخامت ۷ میلیمتر
در ضمن برای استفاده بهتر از این سازه لازم است تا ضوابط و شرایط مربوط به آن رعایت شود:
- به منظور اتصال بهتر این سازه با مواد سیمانی یا بتن در زمان ساخت آن را آجدار میکنند، شما میتوانید برای مشاهده و خرید انواع میلگرد آجدار به سایت فولادینو مراجعه کنید.
- طول میلگردها سه متر است و با فاصله عرضی ۵.۵، ۱۱ و ۱۵ سانتیمتر به صورت موازی در کنار هم قرار میگیرند.
- با توجه به فاصله عرضی نیز وزن میلگردهای خرپایی بین ۹۰۰ تا ۹۶۰ گرم متغییر است و مدل نردبانیشکل نیز از ۶۷۰ تا ۷۷۰ گرم است.
- بعد از قراردادن هر بستر فولادی روی آن را با یک لایه ملات به ضخامت ۱۵ میلیمتر میپوشانند.
مزایای استفاده از میلگردهای بستر
میلگرد بستر که در ساختمانسازی مورد استفاده قرار میگیرد دارای مزایایی به شرح زیر است:
- مهمترین مزیت این محصولات بالا بردن استحکام دیوار است، در صورت استفاده از این محصولات میتوان مقاومت دیوار را تا ۷۰ درصد افزایش داد.
- شکلگیری دیوار بهتر انجام میشود.
- زمانی که از این مقطع فولادی استفاده شود دیگر نیازی به دوغاببندی نیست.
- این سازه دیوارهای متقاطع را به یکدیگر وصل میکند.
- با کمک این محصولات میتوان مقاومت برشی داخل صفحهها را بالا برد.
- نحوه قرارگیری آن به دو شکل مختلف است که در هر روش استقامت ساختمان افزایش مییابد.
- باعث تقویت سازههای آجری ترکخورده میشود.
- برای کنترلکردن عرض و فاصله ترکهایی که بر اثر حرارت به وجود آمدند را فراهم میکند.
محاسبه مقدار میلگردهای بستر مورد نیاز چگونه است؟
با توجه به نقش دیوار، تعداد میلگرد بستر مورد استفاده متفاوت است، برای محاسبه میزان مورد نیاز از دو روش تجویزی و محاسباتی استفاده میشود. در روش تجویزی به طور معمول در هر ۴۰ سانتیمتر ارتفاع دیوار یکی از این سازهها را قرار میدهند.
اما اگر دیوار نقش حامل بار داشته باشد تعداد بیشتری به کار میرود. بر اساس روش محاسباتی نیز مجموع سطح مقطع مفتولها باید برابر ۰۰۰۷.۰ سطح مقطع موثر دیوار باشد.
قیمت میلگردهای بستر
قیمت این سازهها با توجه به اینکه از نوع میلگرد آجدار ساخته شده باشد یا ساده، متفاوت است. موارد دیگری که روی قیمت میلگرد تاثیرگذار است نوسانات قیمت آهن، وزن، اندازه و جنس آن است. البته باید در نظر داشته باشید در کنار تمام مزایای خوبی که این محصولات دارند، قیمت آنها نیز بسیار مقرونبهصرفه است، به طوری که هزینه اجرای این سازه نسبت به کل هزینههای ساختوساز بسیار پایین است. بنابراین اگر به استحکام بیشتر ساختمان خود اهمیت میدهید، بهتر است از این سازهها استفاده کنید. در هنگام خرید نیز حتما به کیفیت آن دقت کنید.
جمع‌بندی
میلگرد بستر یک سازه فولادی است که از دو مفتول طولی که به صورت موازی در کنار هم قرار گرفتهاند، تشکیل شده و در بین آنها نیز قطعاتی به شکل نردبانی یا مخروطی جوش داده میشود. برای قراردادن این سازهها درون دیوار از دو روش عمودی و افقی استفاده میکنند.
از مزایای این سازه فولادی میتوان به استحکامبخشی بالا به ساختمان، مقاومت دیوارها در برابر حوادثی مثل زلزله و بسیاری موارد دیگر اشاره کرد. قیمت آن نیز با توجه به وزن، اندازه، جنس و نوسانات قیمت آهن مشخص میشود. اگر قصد خرید میلگرد دارید شما میتوانید با مراجعه به سایت معتبری مثل https://fooladino.com/products/rebar/indented از تغییرات قیمت میلگرد مطلع شوید.
