وظیفه هر رنگ در کابل شبکه
در کابل شبکه، رنگ‌ها به‌صورت زوج‌های تابیده عمل می‌کنند؛ در شبکه‌های معمولی (۱۰/۱۰۰)، زوج نارنجی (پین ۱ و ۲) و زوج سبز (پین ۳ و ۶) مسئول ارسال و دریافت دیتا هستند، در حالی که در شبکه‌های گیگابیت، هر چهار زوج (نارنجی، سبز، آبی و قهوه‌ای) به‌طور همزمان برای انتقال اطلاعات استفاده می‌شوند. از نظر تامین توان، زوج آبی (پین ۴ و ۵) و زوج قهوه‌ای (پین ۷ و ۸) معمولاً در سیستم‌های PoE وظیفه انتقال برق را بر عهده دارند، هرچند در استانداردهای پیشرفته‌تر، تمامی رنگ‌ها می‌توانند همزمان در انتقال دیتا و توان الکتریکی مشارکت کنند.
| زوج رنگی | پین‌ها در T568B | نقش در ۱۰/۱۰۰ Mbps | نقش در Gigabit (1000Base-T) | نقش در PoE |
|---|---|---|---|---|
| سفید-نارنجی / نارنجی | ۱ و ۲ | انتقال دیتا (TX/RX) | انتقال همزمان دیتا | انتقال دیتا یا برق (Mode A) |
| سفید-سبز / سبز | ۳ و ۶ | انتقال دیتا (RX/TX) | انتقال همزمان دیتا | انتقال دیتا یا برق (Mode A) |
| سفید-آبی / آبی | ۴ و ۵ | معمولاً غیرفعال | انتقال همزمان دیتا | انتقال برق در Mode B |
| سفید-قهوه‌ای / قهوه‌ای | ۷ و ۸ | معمولاً غیرفعال | انتقال همزمان دیتا | انتقال برق در Mode B |
وظیفه هر رنگ در کابل شبکه چیست؟

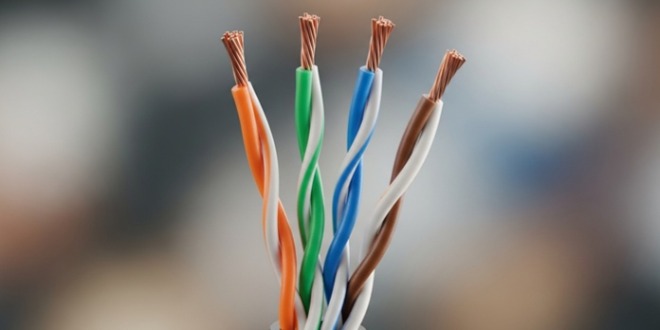

گفتیم که در کابل شبکه، رنگ‌ها به‌تنهایی تعریف‌کننده عملکرد نیستند و در هنگام خرید کابل شبکه باید به نکات بیشتری توجه کنیم. هر رنگ بخشی از یک زوج تابیده است که برای انتقال پایدار سیگنال طراحی شده است. کابل‌های استاندارد شامل چهار زوج هستند: نارنجی، سبز، آبی و قهوه‌ای. هر زوج از یک سیم رنگی و یک سیم سفید-رنگ تشکیل شده است و این دو سیم با تابیده شدن به دور هم، تداخل و نویز را کاهش می‌دهند. وظیفه واقعی در شبکه بر اساس همین زوج‌ها تعریف می‌شود و بسته به نوع استاندارد و سرعت شبکه، هر زوج نقش مشخصی در انتقال دیتا یا حتی برق دارد.

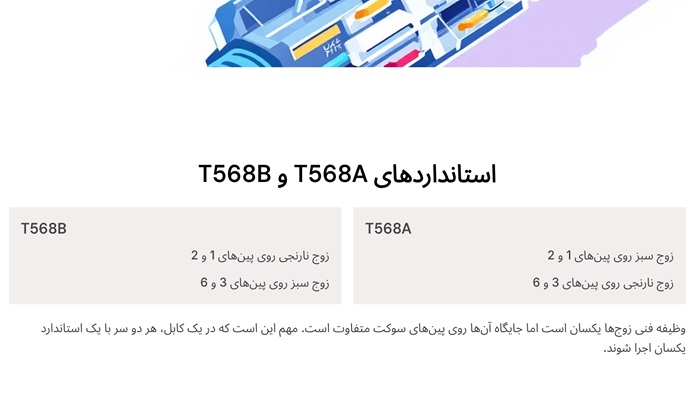

وظیفه رنگ‌ها در استاندارد T568A و T568B
در دو استاندارد T568A و T568B، وظیفه فنی زوج‌ها یکسان است اما جایگاه آن‌ها روی پین‌های سوکت متفاوت است. در T568B، زوج نارنجی روی پین‌های ۱ و ۲ و زوج سبز روی پین‌های ۳ و ۶ قرار می‌گیرد، در حالی که در T568A این دو زوج با هم جابجا می‌شوند. با وجود این تفاوت ظاهری، عملکرد شبکه تغییری نمی‌کند؛ مهم این است که در یک کابل استریت، هر دو سر با یک استاندارد یکسان اجرا شوند تا تعادل سیگنال حفظ شود.
نقش هر رنگ در شبکه‌های ۱۰/۱۰۰ مگابیت
در شبکه‌های ۱۰/۱۰۰ مگابیت، تنها دو زوج در انتقال داده فعال هستند. این زوج‌ها معمولاً پین‌های ۱-۲ و ۳-۶ هستند که در استاندارد T568B معادل زوج نارنجی و سبز می‌شوند. زوج‌های آبی و قهوه‌ای در این سرعت معمولاً در انتقال دیتا نقشی ندارند. به همین دلیل، اگر یکی از رشته‌های زوج‌های فعال قطع یا اشتباه متصل شود، لینک برقرار نخواهد شد.
عملکرد رنگ‌ها در شبکه گیگابیت (Gigabit Ethernet)
در شبکه‌های گیگابیت (1000Base-T)، هر چهار زوج کابل به‌طور همزمان در انتقال داده مشارکت دارند. این یعنی تمام هشت رشته کابل فعال هستند و هر رنگ به‌صورت مستقیم در تبادل اطلاعات نقش دارد. در این حالت، قطع یا ضعف حتی یک رشته می‌تواند باعث کاهش سرعت به ۱۰۰ مگابیت یا ایجاد ناپایداری در ارتباط شود. بنابراین در گیگابیت، اهمیت سلامت تمام زوج‌ها دوچندان می‌شود.
وظیفه رنگ ها در سیستم‌های PoE
در سیستم‌های PoE، علاوه بر دیتا، برق نیز از طریق کابل شبکه منتقل می‌شود. بسته به نوع استاندارد PoE، ممکن است برق از طریق همان زوج‌های دیتا (Mode A) یا از طریق زوج‌های آبی و قهوه‌ای (Mode B) عبور کند. در استانداردهای پیشرفته‌تر، هر چهار زوج می‌توانند در انتقال توان نقش داشته باشند. به همین دلیل، در پروژه‌های PoE هیچ رنگی بی‌اهمیت نیست و سالم بودن هر هشت رشته برای عملکرد پایدار دستگاه ضروری است.
آیا هر رنگ در کابل شبکه کاربرد جداگانه دارد؟
خیر، هر رنگ در کابل شبکه به‌صورت مستقل کاربرد جداگانه‌ای ندارد؛ بلکه هر رنگ بخشی از یک «زوج تابیده» است که به‌صورت جفت با سیم هم‌رنگ سفید خود کار می‌کند. عملکرد کابل شبکه بر پایه زوج‌ها تعریف شده است، نه تک‌رشته‌ها. برای مثال، سفید-نارنجی و نارنجی یک زوج کامل را تشکیل می‌دهند و این زوج با تابیده شدن به دور هم، نویز الکترومغناطیسی را کاهش می‌دهد و انتقال پایدار سیگنال را ممکن می‌کند.
در استانداردهای شبکه، جایگاه این زوج‌ها در پین‌های سوکت RJ45 مشخص شده است، اما خود رنگ به‌تنهایی نقش مستقلی ندارد. اگر یکی از رشته‌های یک زوج جدا شود یا با رشته‌ای از زوج دیگر ترکیب گردد، تعادل سیگنال از بین می‌رود و کیفیت ارتباط کاهش می‌یابد. به همین دلیل هنگام سوکت زدن یا پانچ کردن، حفظ زوج‌ها مهم‌تر از حفظ صرفِ رنگ‌هاست.
بنابراین رنگ‌ها بیشتر نقش «شناسه اجرایی» دارند تا اینکه هر کدام وظیفه متفاوتی داشته باشند؛ وظیفه واقعی بر عهده زوج‌های تابیده است که بسته به نوع شبکه (۱۰/۱۰۰، گیگابیت یا PoE) در انتقال دیتا یا برق مشارکت می‌کنند.
مطابق نظر سایت پاناتل:

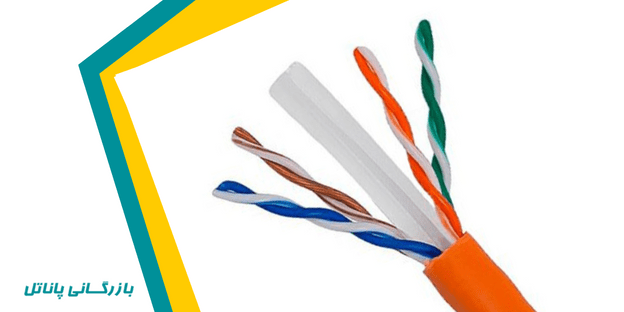

کابل شبکه از ۸ رشته سیم تشکیل شده که به صورت زوج‌های دوتایی و با رنگ‌های مختلف به هم تابیده شده‌اند. این زوج‌های تابیده مسئولیت اصلی ارسال و دریافت اطلاعات را دارند. رنگ‌های اصلی این رشته‌ها شامل سبز، آبی، قهوه‌ای و نارنجی هستند و رنگ‌های فرعی از ترکیب این رنگ‌ها با سفید به دست می‌آیند.

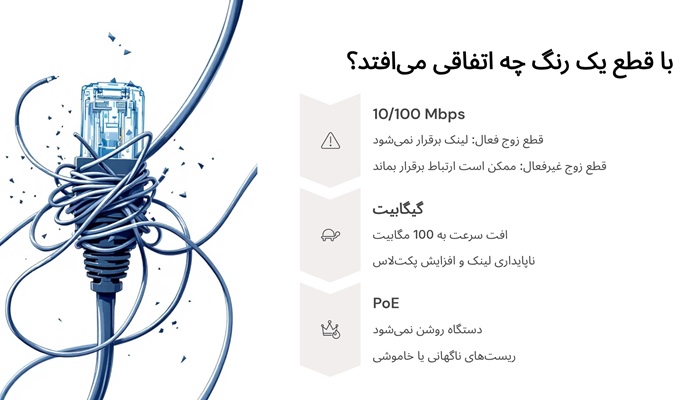

اگر یک رنگ قطع شود چه اتفاقی می‌افتد؟
قطع شدن یک رنگ در کابل شبکه یعنی قطع شدن یکی از رشته‌های یک زوج تابیده؛ و این موضوع بسته به نوع شبکه می‌تواند اثر متفاوتی داشته باشد. در شبکه‌های ۱۰/۱۰۰ مگابیت، فقط دو زوج (چهار رشته) برای انتقال دیتا فعال هستند. اگر یکی از رشته‌های این زوج‌های فعال (معمولاً پین‌های ۱-۲ یا ۳-۶) قطع شود، لینک معمولاً اصلاً برقرار نمی‌شود و چراغ شبکه روشن نخواهد شد. اما اگر رشته‌ای از زوج‌های غیرفعال (مثلاً ۴-۵ یا ۷-۸ در ۱۰/۱۰۰) قطع شود، ممکن است ارتباط برقرار بماند ولی در صورت استفاده از PoE یا ارتقا به سرعت بالاتر، مشکل ظاهر شود.
در شبکه‌های گیگابیت (1000Base-T)، هر چهار زوج در انتقال داده نقش دارند. بنابراین قطع شدن حتی یک رشته می‌تواند باعث افت سرعت به ۱۰۰ مگابیت، ناپایداری لینک، افزایش پکت‌لاس یا قطعی‌های مقطعی شود. گاهی لینک برقرار می‌ماند اما عملکرد واقعی شبکه کاهش می‌یابد.
در سیستم‌های PoE نیز اگر رشته‌ای که در انتقال برق درگیر است قطع شود، دستگاه ممکن است روشن نشود، ریست‌های ناگهانی داشته باشد یا زیر بار خاموش شود. به همین دلیل سلامت تک‌تک رنگ‌ها برای عملکرد پایدار شبکه حیاتی است.
کلام پایانی
درک وظیفه هر رنگ در کابل شبکه یعنی درک ساختار واقعی انتقال دیتا در شبکه. رنگ‌ها به‌تنهایی معنا ندارند، بلکه به‌صورت زوج‌های مهندسی‌شده عمل می‌کنند تا نویز کاهش یابد و ارتباط پایدار برقرار شود. با افزایش سرعت شبکه از ۱۰۰ مگابیت به گیگابیت و همچنین استفاده از PoE، اهمیت سلامت تمام زوج‌ها بیشتر می‌شود. شناخت دقیق این ساختار باعث می‌شود هنگام سوکت زدن، عیب‌یابی یا طراحی شبکه تصمیم‌های درست‌تری گرفته شود و از بروز مشکلات پنهان در آینده جلوگیری گردد.
